TORQUE AND SPINDLE MOTORS

Phase Industry / Torque and Spindle Motors

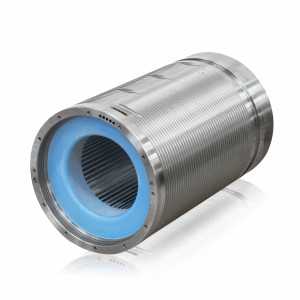

TK – Spindle Motors

TK spindle motors consist of separately supplied stator and rotor units suitable for direct assembly inside the structure of the machine. TK motors are three phase, rare earth (Iron Neodymium Boron) permanent magnet units and reach high speed and flux control ability over a constant power range up to 10:1.

DETAILS

MOTOR TYPE	STACK	D. Ext Ø [mm]	D. Int Ø [mm]	Total Length [mm]	Nominal Torque		Peak Torque [Nm]	Drawing
MOTOR TYPE	STACK	D. Ext Ø [mm]	D. Int Ø [mm]	Total Length [mm]	(Water Cooled) [Nm]	(Air Cooled) [Nm]	Peak Torque [Nm]	Drawing
TK 85	50	95	44	102	7,3	3,7	24,1	PDF
	100	95	44	152	16,2	8,1	48,2
	150	95	44	201	25,4	12,7	72,3
	200	95	44	252	34,7	17,4	96,4
TK 110	50	121	43	108	12,5	6,3	33,2	PDF
	100	121	43	158	26,9	13,5	66,3
	150	121	43	208	41,6	20,8	99,5
	200	121	43	258	56,3	28,2	132,7
TK 120	50	134	54	104	21,9	11	47,5	PDF
	100	134	54	154	48,2	24,1	95,1
	150	134	54	204	75,1	37,6	142,6
	200	134	54	254	102,4	51,2	190
TK 142	50	148	61	103	32,9	16,5	63,8	PDF
	100	148	61	153	71,2	35,6	127,6
	150	148	61	203	110,1	55	191,4
	200	148	61	253	149,1	74,6	255,2
TK 164	50	173	76	113	48,3	24,1	93,5	PDF
	100	173	76	163	104,7	52,3	187
	150	173	76	213	162,1	81,1	280,4
	200	173	76	263	219,9	110	374
	300	173	76	363	336	168	560,9
TK 181	50	238	40	150	32,8	16,4	76,2	PDF
	100	238	40	200	75	37,5	152,3
	150	238	40	250	120	60	228,5
	200	238	40	300	165,8	83	304,6
TK 188	50	202	80	127	34,8	17,4	119,5	PDF
	100	202	80	177	79,1	39,5	238,9
	150	202	80	227	125,8	62,9	358,4
	200	202	80	277	173,6	86,8	477,8
	300	202	80	377	270,5	135,2	716,8
TK 195	50	207	76	121	49,5	24,8	93,5	PDF
	100	207	76	171	108,69	54,3	187
	150	207	76	221	169,2	84,6	280,4
	200	207	76	271	230,2	115	374
	300	207	76	371	352,7	176,4	560,9
TK 220	50	240	110	135	75,6	37,8	159	PDF
	100	240	110	185	172,4	86,2	318,1
	150	240	110	235	274,4	137,2	477,1
	200	240	110	285	378,7	189,3	636,2
	300	240	110	385	590,1	295,1	954,3
TK 240	50	249	142	139	111,2	55,6	216,5	PDF
	100	249	142	189	240	120	433
	150	249	142	239	371,3	185,6	649,4
	200	249	142	289	465,9	251,6	865,9
TK 248	50	250	50	172	71,6	35,8	138,5	PDF
	100	250	50	222	164,4	82,2	277,1
	150	250	50	272	263,8	131,9	415,6
	200	250	50	322	366,2	183	554,2
TK 260	50	272	128	165	112,8	56,4	190	PDF
	100	272	128	215	260,2	130,1	380,2
	150	272	128	265	416,8	208,4	570,3
	200	272	128	315	577,3	288,7	760,5
	300	272	128	415	903,8	451,9	1140,7
TK 360	50	384	217	123	296,7	148,4	534,6	PDF
	100	384	217	173	673	336,4	1069
	150	384	217	223	1064,5	532,2	1603,7
	200	384	217	273	1462	731	2138,2
	300	384	217	373	2264,2	1132,1	3207,4
TK 370	50	380	268	105	271,7	135,9	636,2	PDF
	100	380	268	155	604,5	302,2	1272,3
	150	380	268	205	947,4	473,7	1908,5
	200	380	268	255	1294	647	2544,7
	300	380	268	355	1991,4	995,7	3817
TK 390	50	414	252	135	303,9	151,9	679,3	PDF
	100	414	252	185	685,4	342,7	1358,6
	150	414	252	235	1081,1	540,5	2037,9
	200	414	252	285	1482	741	2717,2

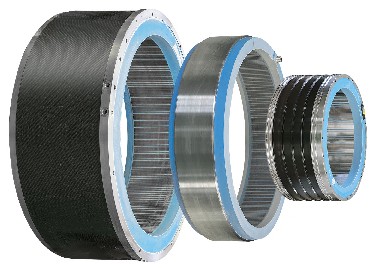

TK Rotary Table Motors

TK rotary table motors consist of separately supplied stator and rotor units suitable for direct assembly inside the structure of the machine. TK motors are three phase, rare earth (Iron Neodymium Boron) permanent magnet units and reach the highest continuous and peak torque density available today.

DETAILS

MOTOR TYPE	STACK	D. Ext Ø [mm]	D. Int Ø [mm]	Total Length [mm]	Nominal Torque		Peak Torque [Nm]	Drawing
MOTOR TYPE	STACK	D. Ext Ø [mm]	D. Int Ø [mm]	Total Length [mm]	(Water Cooled) [Nm]	(Air Cooled) [Nm]	Peak Torque [Nm]	Drawing
TK 93	50	100	48	82	14,5	7,3	31,7	PDF
	100	100	48	132	29,4	14,7	63,5
	150	100	48	182	44,2	22,1	95,2
	200	100	48	232	59	29,5	126,9
TK 106	50	120	58	103	14,9	7,4	43,9	PDF
	100	120	58	153	31,8	15,9	87,8
	150	120	58	203	49	24,5	131,7
	200	120	58	253	66,4	33,2	175,6
TK 120	50	134	54	104	21,9	11	47,5	PDF
	100	134	54	154	48,2	24,1	95,1
	150	134	54	204	75,1	37,6	142,6
	200	134	54	254	102,4	51,2	190
TK 181	50	238	40	150	32,8	16,4	76,2	PDF
	100	238	40	200	75	37,5	152,3
	150	238	40	250	120	60	228,5
	200	238	40	300	165,8	83	304,6
TK 230	50	230	140	110	103,2	51,6	205,2	PDF
	100	230	140	160	222,6	111,3	410,5
	150	230	140	210	344	172	616
	200	230	140	260	465,9	233	821
TK 240	50	249	142	139	111,2	55,6	216,5	PDF
	100	249	142	189	240	120	433
	150	249	142	239	371,3	185,6	649,4
	200	249	142	289	465,9	251,6	865,9
TK 248	50	250	50	172	71,6	35,8	138,5	PDF
	100	250	50	222	164,4	82,2	277,1
	150	250	50	272	263,8	131,9	415,6
	200	250	50	322	366,2	183	554,2
TK 270	50	282	160	127	112,3	56,2	282,7	PDF
	100	282	160	177	253	126,5	565,5
	150	282	160	227	399,3	199,6	848,2
	200	282	160	277	547,7	273,9	1131
TK 310	50	310	198	104	215,6	107,8	373,9	PDF
	100	310	198	154	475,9	238	748
	150	310	198	204	743,3	371,7	1121,8
	200	310	198	254	1013	506,6	1495,7
TK 340	50	358	190	125	242	121	407,2	PDF
	100	358	190	175	547,2	273,6	814,3
	150	358	190	225	864,7	432,4	1221,5
	200	358	190	275	1186,9	593,5	1628,6
	300	358	190	375	1837	918,5	2442,9
TK 370	50	380	268	105	271,7	135,9	636,2	PDF
	100	380	268	155	604,5	302,2	1272,3
	150	380	268	205	947,4	473,7	1908,5
	200	380	268	255	1294	647	2544,7
	300	380	268	355	1991,4	995,7	3817
TK 440	50	440	300	98	536,8	268,4	916,1	PDF
	100	440	300	148	1134,3	567,1	1832,2
	150	440	300	198	1737,9	869	2748,3
	200	440	300	248	2343,3	1171,7	3664,4
TK 450	50	465	320	135	468,2	234,1	916,1	PDF
	100	465	320	185	1033,7	516,9	1832,2
	150	465	320	235	1613	806,5	2748,3
	200	465	320	285	2196,9	1098,4	3664,4
TK 485	50	485	345	110	559,1	279,5	1042,3	PDF
	100	485	345	160	1228,7	614,4	2084,6
	150	485	345	210	1913,9	957	3126,9
	200	485	345	260	2604,2	1302,1	4169,2
TK 540	50	548	400	121	712,8	356,4	1431,4	PDF
	100	548	400	171	1547,5	773,8	2862,8
	150	548	400	221	2397,4	1198,7	4294,2
	200	548	400	271	3252	1626	5725,6
TK 570	50	578	450	128	745,4	372,7	1767,1	PDF
	100	578	450	178	1673	836,5	3534,3
	150	578	450	228	2632,5	1316,2	5301,4
	200	578	450	278	3603,6	1801,8	7068,6
TK 795	50	815	640	133	1631,1	815,5	3365,4	PDF
	100	815	640	183	3781,2	1890,6	6730,7
	150	815	640	233	6063,6	3031,8	10096,1
	200	815	640	283	8402,1	4201,1	13461,4
TK 820	50	867	635	144	1244,1	622	3365,4	PDF
	100	867	635	194	2811,3	1405,7	6730,7
	150	867	635	244	4435,2	2217,6	10096,1
	200	867	635	294	6079,7	3039,9	13461,4
TK 1030	50	1032	870	125	2788,7	1394,4	5982,8	PDF
	100	1032	870	175	6256,2	3128,1	11965,7
	150	1032	870	225	9839,3	4919,6	17948,5
	200	1032	870	275	13463,3	6731,6	23931,4
TK 1150	50	1206	908	183	2944,6	1472,3	6788,7	PDF
	100	1206	908	233	6826,6	3413,3	13577,3
	150	1206	908	283	10927,3	5463,7	20366
	200	1206	908	333	15117,1	7558,5	27154,7
TK 1340	50	1420	1100	185	4542,8	2271,4	9842,3	PDF
	100	1420	1100	235	10639,4	5319,7	19684,6
	150	1420	1100	285	17147,1	8573,5	29526,9
	200	1420	1100	335	23831,5	11915,7	39369,2
TK 1700	50	1770	1420	165	8113,8	4056,9	15946,8	PDF
	100	1770	1420	215	18951,2	9475,6	31893,5
	150	1770	1420	265	30480,2	15240,1	47840,3
	200	1770	1420	315	42301,8	21150,9	63787
TK 2000	50	2085	1700	170	8587,4	4293,7	23004,1	PDF
	100	2085	1700	220	20713,9	10356,9	46008,2
	150	2085	1700	270	34103,8	17051,9	69012,3
	200	2085	1700	320	48132,4	24066,2	92016,4
TK 3080	50	3170	2760	200	24318,6	12159,3	51035,2	PDF
	100	3170	2760	250	57331,5	28665,8	102070,3
	150	3170	2760	300	92790,2	46395,1	153105,5
	200	3170	2760	350	129340	64670	204140,7
